製品案内products
検査装置・生産管理システム
画像検査装置で品質を、電力計測で業務改善をコミットメント。
乱丁防止装置“TRIDENT”シリーズ
発売以来熟成を重ね、乱丁検査装置に求められている全てを高次元で融合。
丁合機・貼込機・中綴機・トライオート他各種紙面検査用のラインナップ。
代表仕様
| 検査項目 | 乱丁・落丁 |
| 乱丁判定方式 | マッチング１（位相限定相関）、 マッチング２（正規化相関）、 無地検査、2Dコード照合（DataMatrix） |
| カメラ部 | モノクロデジタルCMOSカメラ（640×480画素） |
| 照明方式 | 白色LED照明（ストロボ方式） |
| レンズ | 12ｍｍ F1.4 低ディストーションメガピクセルレンズ |
| 操作・表示モニタ | 圧膜方式カラータッチパネル |
| 処理速度 | 20,000枚／時間 |
| 位置ズレ許容範囲 | XY：±25ｍｍ、Θ：±30° ※視野：50×50ｍｍの場合 |
| 検査トリガ | エンコーダ信号＋光電センサ信号 |
| 対応駒数 | 最大60駒 |
| 外形寸法 | メイン制御盤：W450×H350×D200、 サブ操作盤：W390×H260×D225 |
オプション
- オプション1
- オプション2
- オプション3
カタログPDFダウンロード

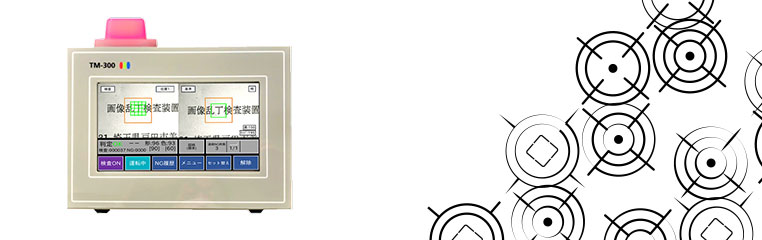

カメラ型乱丁防止装置 TM-300
乱丁事故【ゼロ】宣言。
乱丁検査に必要な機能をフル装備。製本工程を改善。操作は簡単タッチパネル。
代表仕様
| 検査項目 | 乱丁・落丁 |
| 検査モード | 図柄（標準・マンガ本・小文字）・無地（標準・色）・バーコード |
| サーチ範囲 | 22×22mm（検査モード毎に任意可変） |
| 検査範囲 | 12×12mm（検査モード毎に任意可変） |
| 液晶 | ７インチワイドカラー液晶 |
| 外形寸法 | W218×H205×D93mm（突起部・ケーブル含まず） |
| 重量 | 2.0 kg |
| カメラ | カラーＣＣＤカメラ・防塵防滴を配慮 |
| カメラ[外形寸法] | W48×H52×D75mm（突起部・ケーブル含まず） |
| カメラ[重量] | 0.2 kg |
| 電源 | AC100V 50/60Hz 単相 |
| 消費電力 | 40VA |
| 動作条件 | 周囲温度=0～40℃・相対湿度=35～85%RH(結露無き事) |
オプション
- オプション1
- オプション2
- オプション3
カタログPDFダウンロード
Carbon Eye
電力及び業務改善サポートシステム “カーボンアイ”
カーボンアイは、様々な製造設備にセンサーを取り付け、生産性を阻害する段取りや停止の作業実態の深堀りをし改善を簡単に推進する仕組みです。世の中には設備の稼働状況を把握する機器が存在しますが、カーボンアイは、電力量から稼働状態を見える化し、設備の心電図から健康状態が一目で把握できることが大きな特長です。
代表仕様
| 電力計測器 | omron KMシリーズ |
| 計測精度 | 0.01A |
| 計測インタバル | 1分間の電力値を集積、波形表示 |
| CO2排出量計測 | 各装置の1分毎のCO2排出量を算出 |
| データ登録・閲覧 | 登録：windowsPC Windowsタブレット |
オプション
- オプション1
- オプション2
- オプション3
カタログPDFダウンロード
“5iiiii”ファイブアイ
5つのinspection（品質検査）
①斜め切れ検査 – 透過型レーザーセンサにより、背／小口側の位置から差分計測
②厚み検査 – 渦電流式変位センサにより、折れ込み、破れ、増落丁を検出
③小口寸法検査 – 透過型レーザーセンサにより、天／地側の長さを計測
④表紙ズレ検査 – 2台のCCDカメラの画像処理により、表1、表4のX/Y方向のズレを検出
⑤乱丁（グル）検査 – 2台のCCDカメラの画像処理により、表1、表4の乱丁を検出

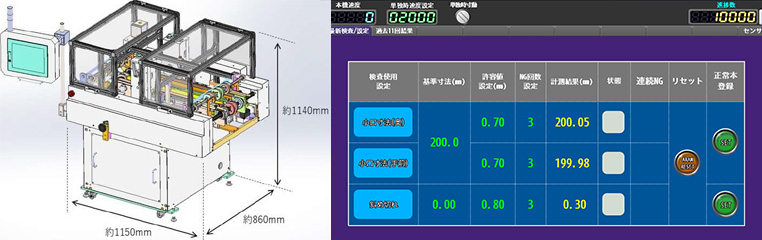

製本冊子断裁寸法検査装置仕様
| 機械スピード | 12000rph |
| 断裁寸法 | 最小 B6(天地182mm×小口128mm) 最大 A3(天地420mm×小口297mm) |

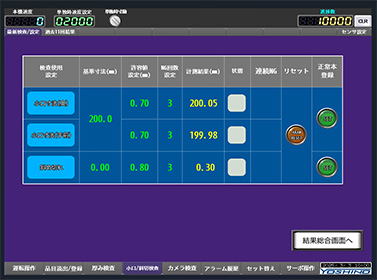

検査一覧表

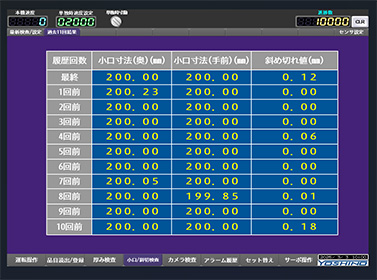

検査ログ

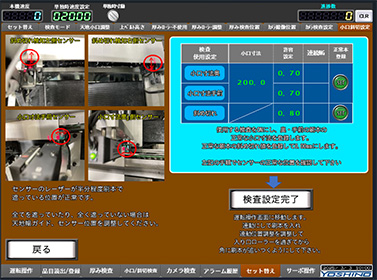

検査センサー設置図
オプション
- オプション1
- オプション2
- オプション3
